Области применения
Подогрев воздуха, преимущественно в воздушных завесах
Основные особенности
- Свободно выступающая нагревательная спираль на несущей пластине из миканита
- Односторонняя или двухсторонняя спираль
- Максимальная высота спирали (обозначена WH на иллюстрации слева) 32 мм (односторонняя) / 64 мм (двухсторонняя)
- На выбор: с одним или двумя терморегуляторами (с нулевым потенциалом) или с термопредохранителем и терморегулятором в зоне притока воздуха
- Особо прочное, устойчивое исполнение
- Продуманное распределение элементов по всему воздушному пространству обеспечивает равномерный прогрев воздуха.
- Малый вес
- Быстрый нагрев
- Различные варианты электрических соединений обеспечивают мощность в диапазоне от 25 до 125% номинальной
Технические характеристики
Мощность
От 2 по 500 Вт до 3 по 2000 Вт (другие варианты по запросу)
Стандартное исполнение длиной 597 мм: 2 по 2000 Вт или 3 по 1500 Вт
Стандартное исполнение длиной 800 мм: 3 по 1500 Вт или 3 по 2000 Вт
| Напряжение | 220/380 В переменного тока, 1/2/3 фазы, 50/60 Гц (другие варианты по запросу) |
| Габариты | Ширина 50 мм, длина 597 мм или 800 мм (другие длины по запросу) |
| Подключение | Плоские разъемные соединители 6,3 x 0,8 мм, никелированная сталь |

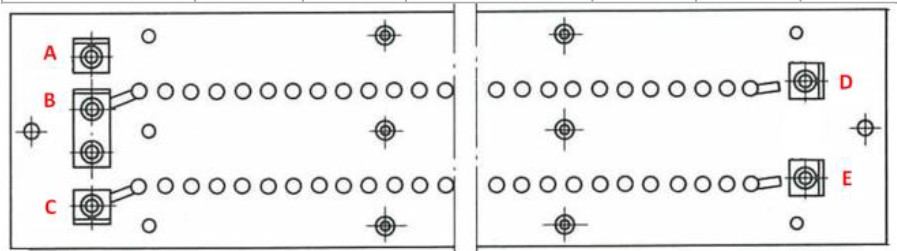

Пример электрического соединения
6 нагревательных элементов номинальной мощностью 2 по 2 кВт каждый обеспечивают суммарную мощность 6-30 кВт (ступенчато) при равномерном прогреве всего воздушного пространства.
| Вариант | Соединение | Мощность одного элемента | Примечание | Суммарная мощность
6 элементов |
||||
| A | B | C | D | E | ||||
| 1 | L | — | N | — | — | 1000 Вт | два по 0,5 кВт | 6 кВт |
| 2 | L | — | — | — | N | 1333 Вт | один 1333 Вт | 8 кВт |
| 3 | L | N | — | — | — | 2000 Вт | один 2,0 кВт | 12 кВт |
| 4 | L1 | — | L2 | — | — | 2983 Вт | один 2983 Вт | 18 кВт |
| 5 | L | N | L | — | — | 4000 Вт | два по 2,0 кВт | 24 кВт |
| 6 | L1 | — | Диод N | — | L2 | 4977 Вт | 3977 Вт + 1000 Вт | 30 кВт |
