Позисторные нагреватели

Области применения
Предварительный подогрев воздуха (защита от замерзания) и догрев воздуха в системах вентиляции Основные особенности
• Высокая эксплуатационная надежность и безопасность

• Саморегулирующиеся нагревательные элементы с позисторами (терморезисторами с положительным температурным коэффициентом PTC)

• Модульная конструкция

• Низкие потери давления

• Беспотенциальные элементы

Технические характеристики
Тип 125/40/1/Q 125/130/2/L 125/130/3/L 100/40/1Q 100/20/1/Q
Мощность примерно при 300 м3 300 Вт 750 Вт 900 Вт 280 Вт 160 Вт
Длина профиля 40 мм 130 мм 130 мм 40 мм 20 мм
Число нагревательных стержней с позисторами 1 2 3 1 1
Номинальные диаметры труб (при встраивании в спирально-фальцованные трубы) DN 125 DN 125 DN 125 DN 100 DN 100

Напряжение                                                                      110—240 В перем. тока, 50/60 Гц

Пусковой ток при 240 В перем. тока                               Макс. 2,5 А на каждый установленный нагревательный стержень с позистором



Макс. температура поверхности при неподвижном воздухе

Стандартная: 200 °C (по заказу: от 120 до 200 °C)



Класс защиты                                                                    II

Степень защиты IP                                                           IP 33

Подключение                                                                    Стандартная длина: 250 мм, концы зачищены на 10 мм и лужены

Устойчивость                                                                    К соленому воздуху

Минимальная температура в рабочей среде                 –40 °C

Потеря давления                                                                0,7                   1,6               1,6                     0,9               0,9



Обозначение типа

Диаметр трубы / длина профиля / число нагревательных стержней / установка нагревательных стержней

Диаметр трубы:                    Изделие рассчитано на встраивание

в трубы указанного диаметра. Доступные варианты: DN 125 и DN 100

Длина профиля:                   Длина теплопроводного профиля

Доступные варианты: 20, 40 и 130 мм

Число стержней:                   Число установленных позисторных элементов

Доступные варианты: длина профиля

20 и 40 мм — 1 шт., 130 мм — 2 или 3 шт.

Установка стержня:              Нагревательный стержень с позистором

устанавливается вдоль (L) или поперек (Q) направления потока (обратить внимание на ввод питания)

Доступные варианты: при 20 и 40 мм — Q, при 130 мм — L или Q

Пример                                 Пояснение

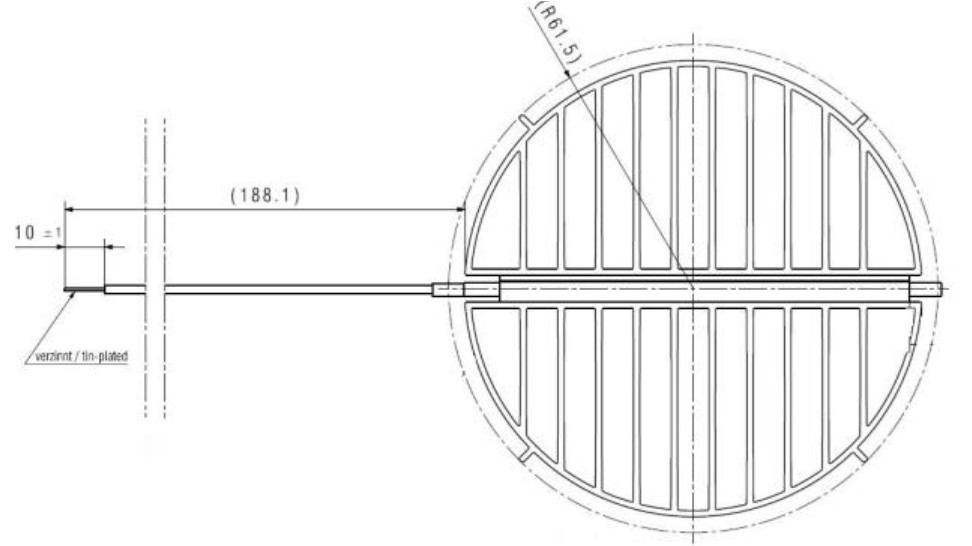

125/130/2/L                            Для встраивания в трубу DN 125, теплопроводный профиль длиной 130 мм

(см. рис. справа вверху)            2 нагревательных стержня с позистором, установлены вдоль

Нестандартные варианты: Другие размеры, а также полностью готовые к подключению нагревательные системы на заказ.

Все изделия проходят полные электрические испытания в производственных условиях. Документация по контролю качества в комплект поставки не входит.



Результаты технических измерений

(Leistung — мощность, Druckverlust — потеря давления, Oberflächentemperatur – температура поверхности, Luftvolumen — расход воздуха)

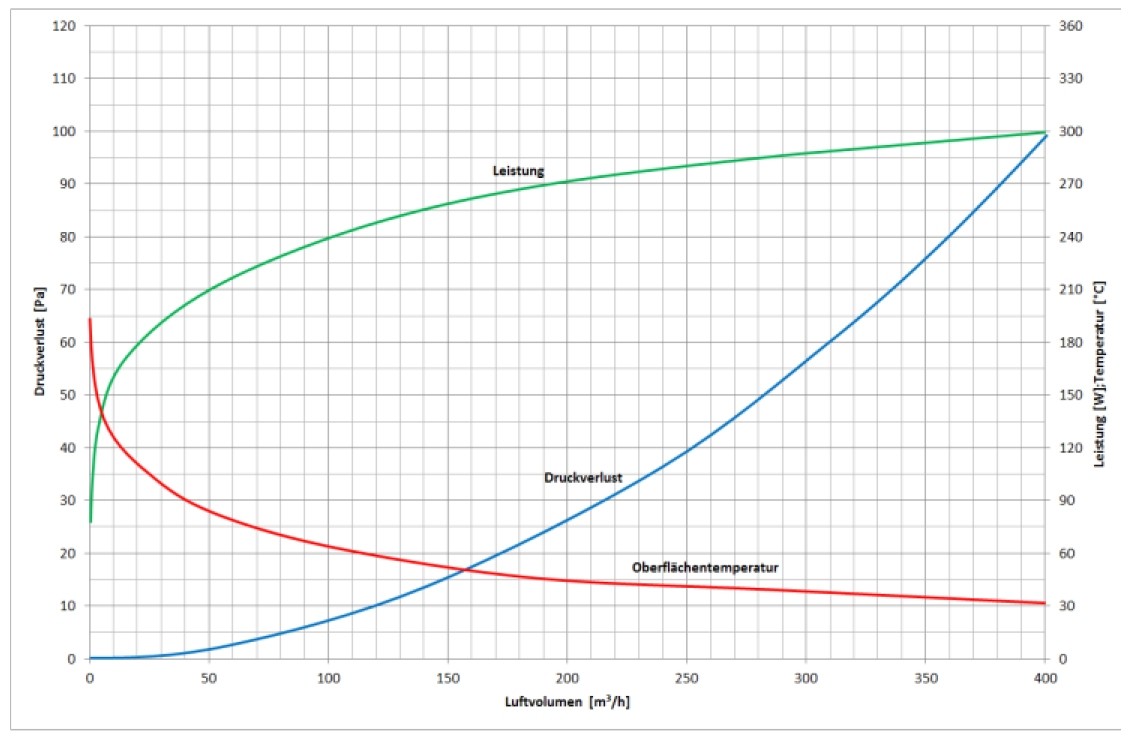

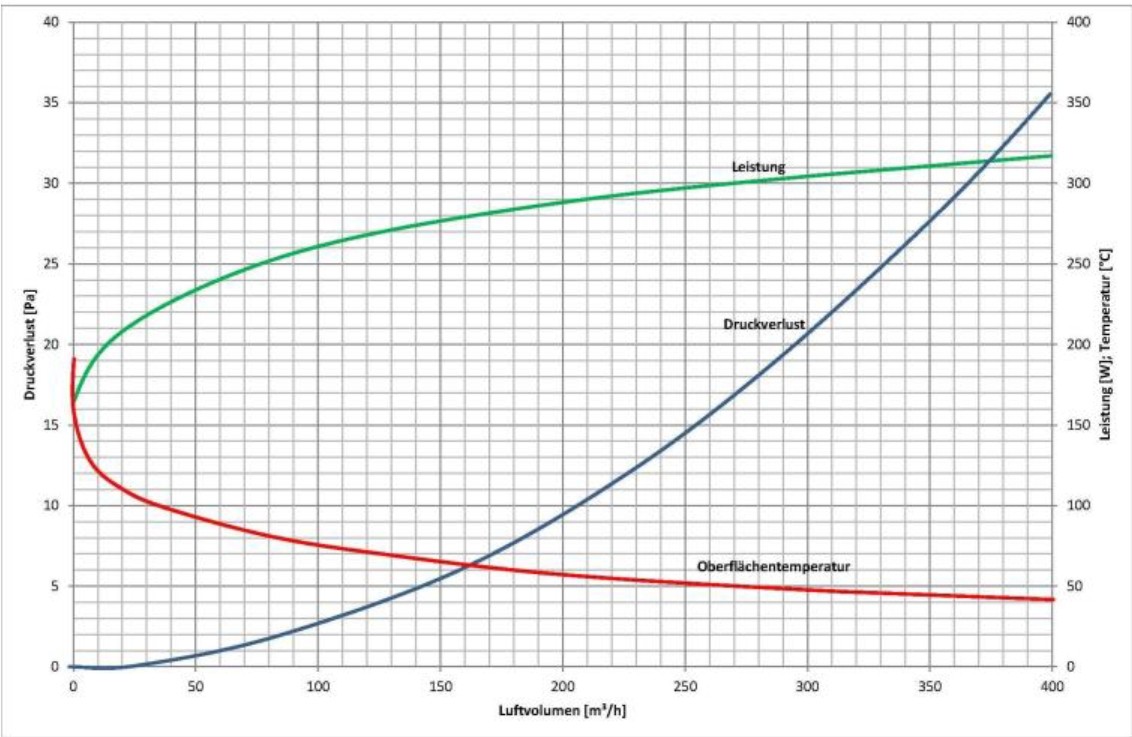

Тип 125/40/1/Q                                                                                           Тип 125/130/2/L

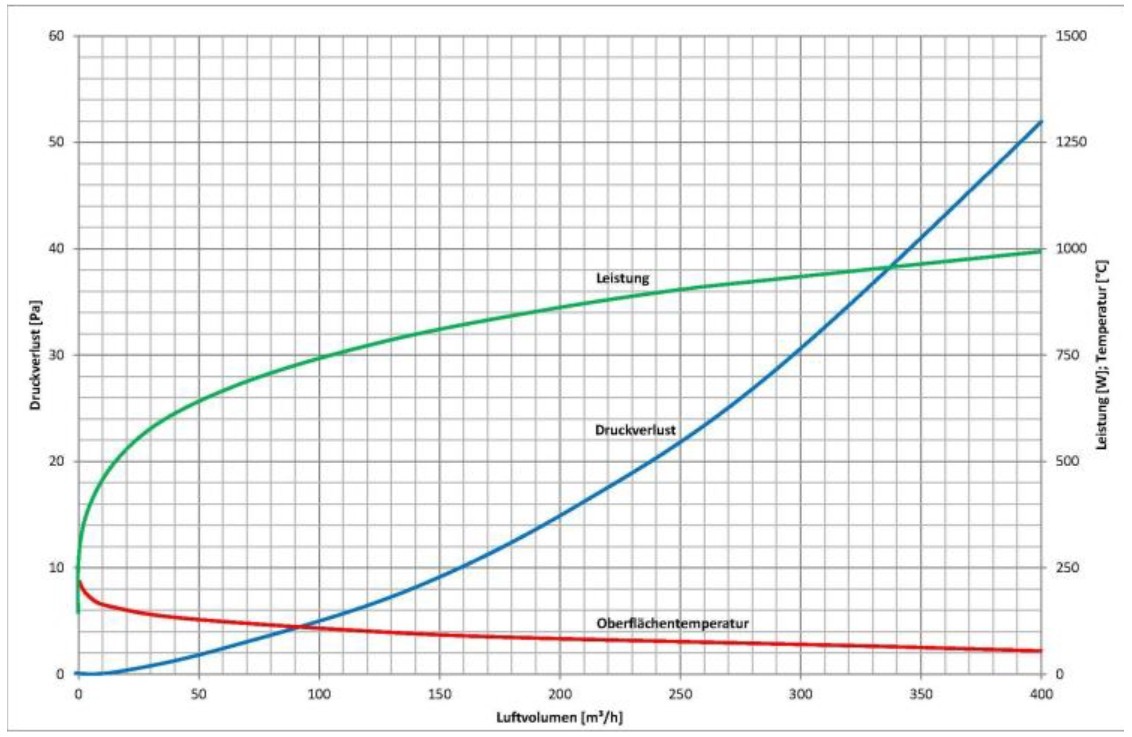

Тип 125/130/3/L

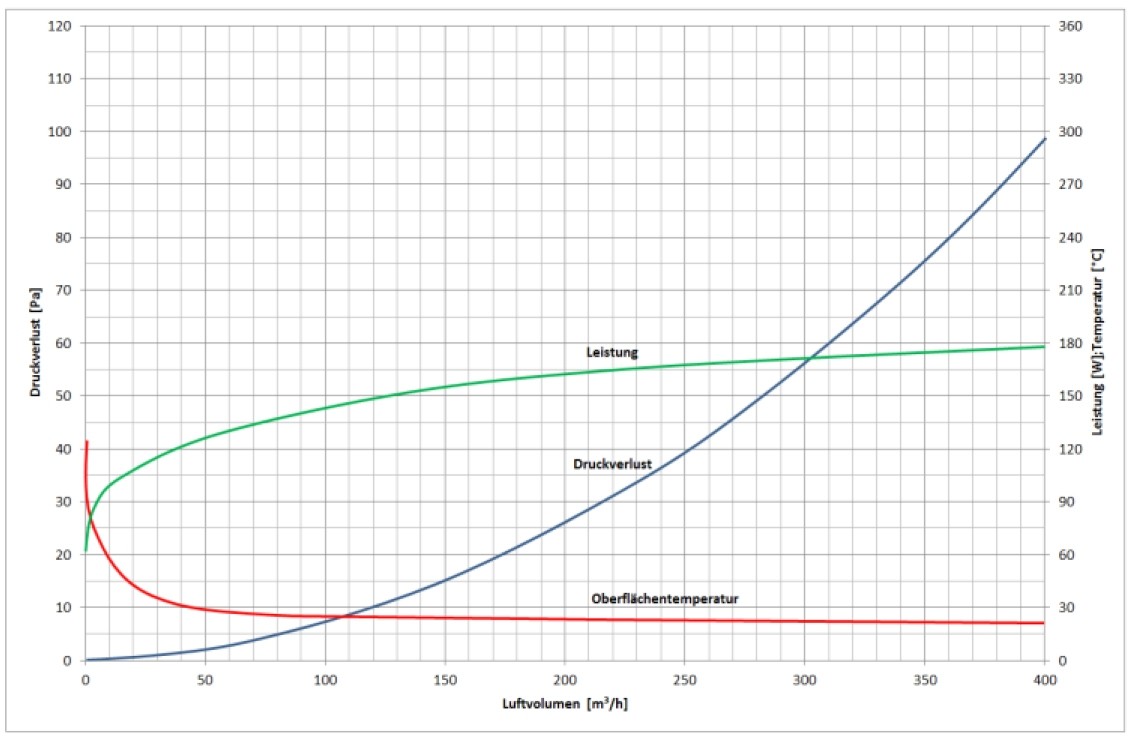

Тип 100/20/1/Q





Тип 100/40/1/Q
